AHT20 温湿度传感器（I2C_AHT20）

通过 I²C 读取 AHT20 温湿度计

板载 AHT20 传感器规格：（详细可参考资料包中的手册）

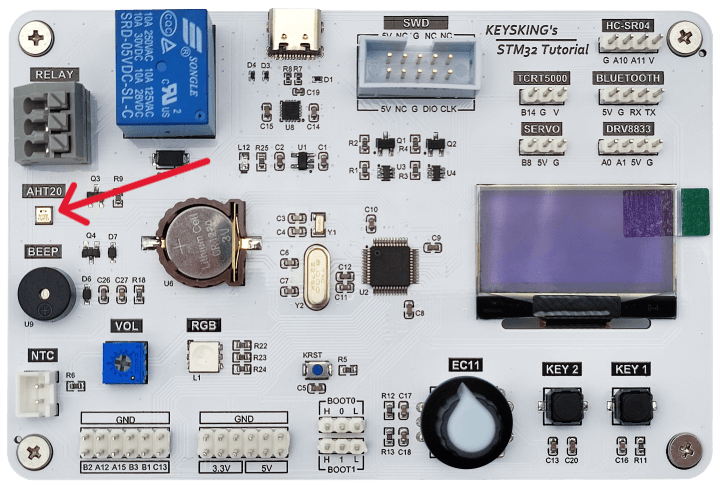

学习板上的 AHT20 传感器：

如何使用例程

• 编译并下载程序到学习板

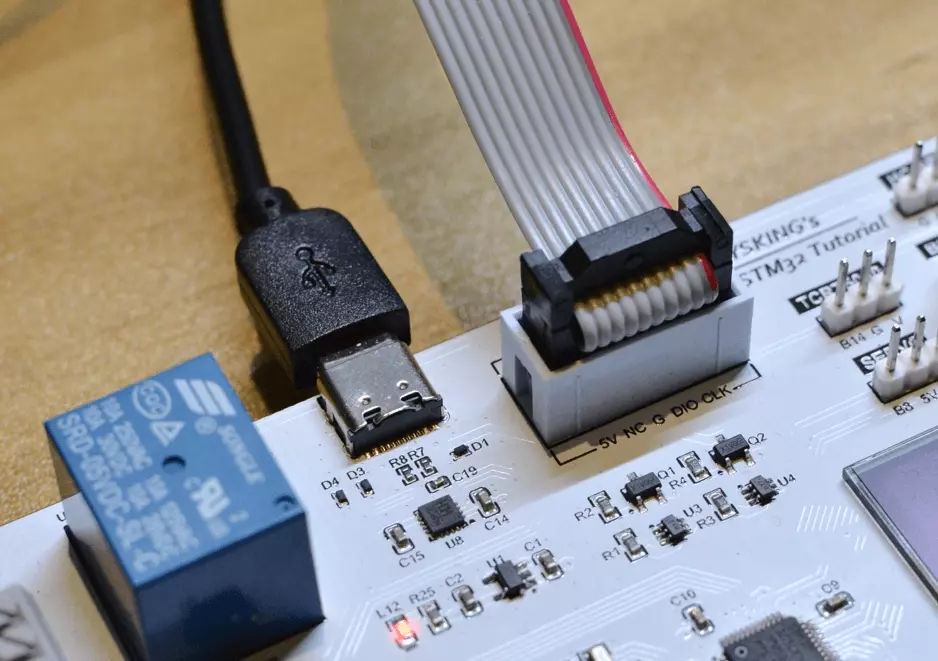

• 使用配套 TYPE-C 数据线，将学习板连接到计算机
•
• 打开 小智精灵 串口助手 在线串口调试助手，点击“选择串口”，选择 USB Single Serial

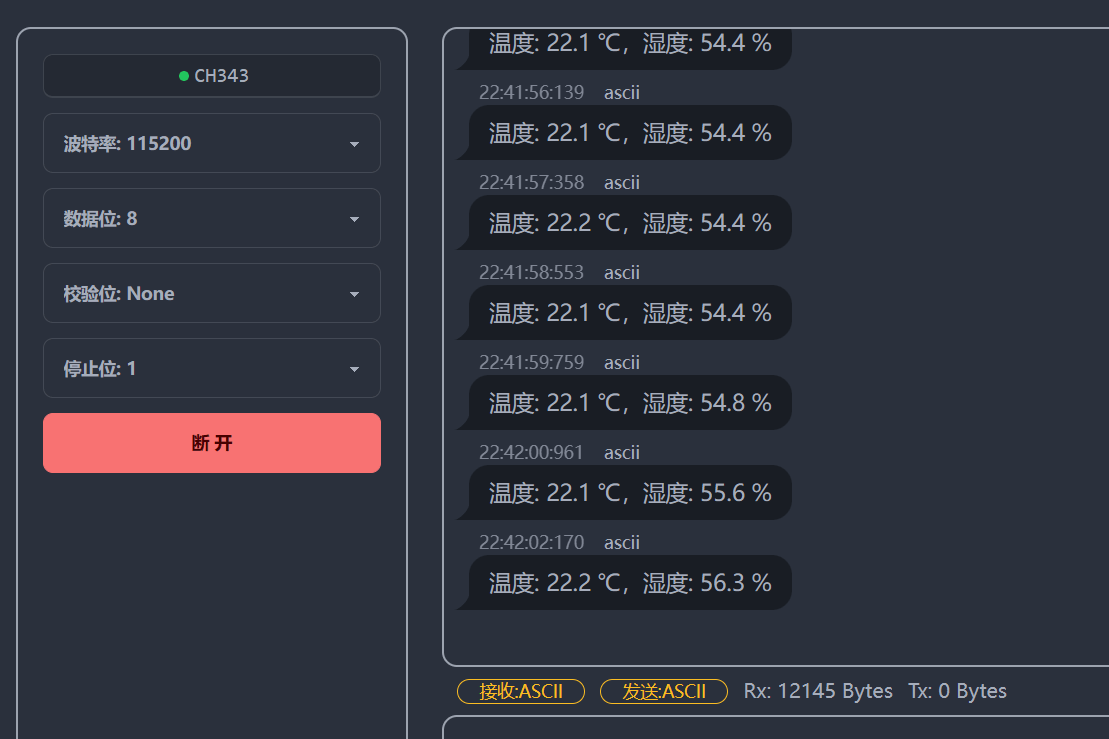

• 此时即可收到温湿度信息，如图所示
•

例程讲解

下面介绍了如何自己实现该例程的功能

1、工程配置

• 打开 I²C 外设：Pinout&Configuration -> Connectivity -> I2C1，将 I2C 模式选择为 I2C
• 打开串口 2 外设：Pinout&Configuration -> Connectivity -> USART2，将 Mode 选择为 Asynchronous
• 配置工程：在 Project Manager -> Code Generator 页面中，勾选 Generate peripheral initialization as ... per peripheral
• 启用 float 打印：在 cubeIDE 菜单栏中，Project Properties -> C/C++ Build -> Settings -> Tool Settings -> MCU Settings，勾选 Use float with printf ... -nano

⚠️注意

默认情况下，sprintf 函数不能打印小数。因此我们需要配置一下编译器，使其能够打印小数

2、代码

(1) 初始化过程

• 拷贝库文件：将 aht20.c 文件拷贝到 Core -> Src 目录下，将 aht20.h 文件拷贝到 Core -> Inc 目录下。
• 在 main.c 中添加 include：aht20.h
• 引用头文件：需要使用 sprintf 打印输出，在 main.c 引用头文件：

#include "stdio.h"
#include "string.h"

• 初始化 AHT20：

// 初始化
AHT20AHT20_Init();

(2) 读取数据

AHT20_Read(float *Temperature, float *Humidity)

预先定义两个 float 类型的变量，将指针传入该函数，用于接收读取结果

💡提示

建议读取间隔大于 500 毫秒

AHT20 与 DHT20、DHT11 的区别

三种型号都是广州奥松的温湿度传感器，它们的主要区别如下

DHT20 内部结构：
